YJZ系列激振电动机为各类振动机械通用激振源,适用于各类机械,如振动给料机、振动输送机、振动干燥机、振动落砂机、振动筛分机等,广泛用于冶金、矿山、化工、轻工、制药、食品、水力、电力、建材、铸造等部门。
使用条件 环境温度为-20~+40℃;海拔不超过1000m;电源为3相380V,50HZ;工作方式为连续工作定额。
激振电动机的外客防护等级为IP54,可在任何无特殊要求的粉尘条件下工作。
结构简介
激振三相异步电动机是通过安装在转轴两侧的偏心块,旋转产生离心力。此离心力做为激振力通过电动机底脚传递给振动机械的晃激振源。

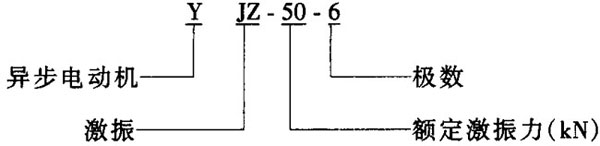

型号 | 激振力/KN | 功率/ KW | 同步转速/(r/min) | 定子电流/A | 重量/kg |
YJZ-1-2 YJZ-2-2 YJZ-3-2 YJZ-5-2 YJZ-10-2 YJZ-20-2 YJZ-30-2 YJZ-50-2 | 1 2 3 5 10 20 30 50 | 0.09 0.18 0.25 0.37 0.75 1.50 2.20 3.70 | 3000 | 0.32 0.59 0.77 1.00 1.92 3.60 5.10 10.00 | 10 16 20 35 45 80 120 20 |
YJZ-1-4 YJZ-3- 4 YJZ-5-4 YJZ-10-4 YJZ-20-4 YJZ-30-4 YJZ-50-4 YJZ-75-4 YJZ-100-4 | 2 3 5 10 20 30 50 75 100 | 0.12 0.18 0.25 0.55 1.10 1.50 2.20 3.70 6.30 | 1500 | 0.46 0.55 0.86 1.87 2.85 3.82 5.55 8.86 14.91 | 20 30 40 65 110 140 200 280 410 |
YJZ-3-6 YJZ-5-6 YJZ-13-6 YJZ-18-6 YJZ-25-6 | 3 5 13 18 25 | 0.25 0.37 0.75 1.10 1.50 | 1000 | 0.80 1.10 1.90 2.50 3.70 | 35 60 84 90 170 |
YJZ-36-6 YJZ-50-6 YJZ-75-6 YJZ-100-6 YJZ-140-6 | 36 50 75 100 140 | 2.20 3.70 5.50 7.50 10.00 | 1000 | 4.86 8.70 12.3 17.80 23.72 | 230 310 450 600 670 |
YJZ-5-8 YJZ-10-8 YJZ-20-8 YJZ-30-8 YJZ-50-8 YJZ-75-8 YJZ-100-8 YJZ-140-8 | 5 10 20 30 50 75 100 140 | 0.37 0.75 1.50 2.20 3.70 5.50 7.50 10.00 | 750 | 1.73 2.79 4.93 6.72 9.77 14.1 17.62 23.70 | 80 135 200 300 450 650 750 850 |
YJZ系列激振异步电动机(2~140KN)外形尺寸

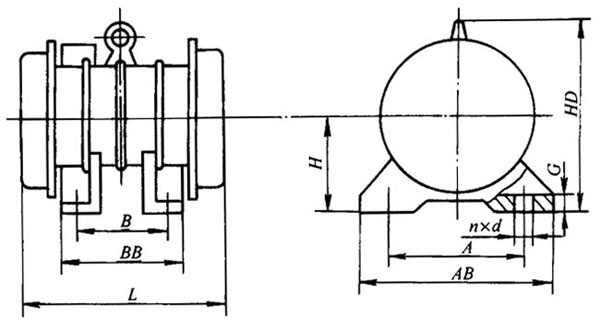

图1 YJZ(2极)电动外形尺寸图(见表2)
表2 (单位:mm)
型号 | A | B | n×d | d | H | G | AB | BB | HD | L |
YJZ1-2 | 120 | 80 | 4×φ10 | φ1.0 | 65 | 10 | 145 | 70 | 170 | 200 |
YJZ2-2 | 150 | 80 | 4×φ14 | 90 | 14 | 180 | 130 | 200 | 230 | |
YJZ2-2 | 150 | 80 | 4×φ14 | 90 | 14 | 180 | 130 | 200 | 260 | |
YJZ5-2 | 180 | 110 | 4×φ18 | 100 | 16 | 240 | 170 | 220 | 330 | |
YJZ10-2 | 180 | 110 | 4×φ18 | 100 | 16 | 240 | 170 | 220 | 390 | |
YJZ20-2 | 260 | 150 | 4×φ26 | 145 | 24 | 325 | 214 | 295 | 480 | |
YJZ30-2 | 310 | 170 | 4×φ33 | φ1.5 | 160 | 28 | 380 | 280 | 363 | 520 |
YJZ50-2 | 350 | 220 | 4×φ35 | 190 | 33 | 430 | 350 | 385 | 580 |

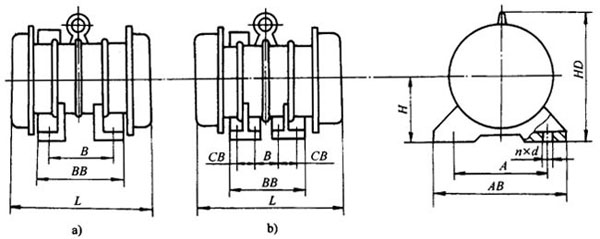

图2 YJZ(4、6、8极)电动机外形尺寸图(见表)
表3 YJZ系列4、6、8极数据表 (单位:mm)
型号 | A | B | CB | n×d | d | H | G | AB | BB | HD | L | 结构图 |
YJZ2-4 | 150 | 80 | — | 4×φ14 | φ1.0 | 90 | 14 | 180 | 130 | 200 | 240 | a |
YJZ3-4 | 150 | 80 | — | 4×φ14 | 90 | 14 | 180 | 130 | 200 | 250 | a | |
YJZ5-4 | 180 | 110 | — | 4×φ18 | 100 | 16 | 240 | 170 | 220 | 330 | a | |
YJZ10-4 | 220 | 140 | — | 4×φ22 | 120 | 18 | 270 | 200 | 250 | 390 | a | |
YJZ20-4 | 260 | 150 | — | 4×φ26 | φ1.5 | 145 | 24 | 325 | 214 | 295 | 480 | a |
YJZ30-4 | 310 | 170 | — | 4×φ33 | 160 | 28 | 380 | 280 | 363 | 530 | a | |
YJZ75-4 | 350 | 220 | — | 4×φ35 | 190 | 33 | 430 | 350 | 385 | 590 | a | |
YJZ100-4 | 380 | 125 | — | 4×φ35 | 210 | 35 | 480 | 364 | 447 | 650 | b | |
YJZ2-6 | 440 | 140 | — | 4×φ45 | 240 | 35 | 530 | 450 | 520 | 720 | b | |
YJZ2-6 | 180 | 110 | — | 4×φ18 | φ1.0 | 100 | 16 | 240 | 170 | 220 | 375 | a |
YJZ2-6YJZ | 220 | 140 | — | 4×φ22 | 120 | 18 | 270 | 200 | 250 | 400 | a | |
YJZ2-6 | 260 | 150 | — | 4×φ26 | 145 | 24 | 325 | 214 | 295 | 497 | a | |
YJZ2-6 | — | |||||||||||
YJZ2-6 | 310 | 170 | — | 4×φ33 | φ1.5 | 160 | 28 | 380 | 280 | 363 | 600 | a |
YJZ2-6 | 350 | 220 | — | 4×φ35 | 190 | 33 | 430 | 350 | 385 | 648 | a | |
YJZ2-6 | 380 | 254 | — | 4×φ35 | 210 | 35 | 480 | 364 | 447 | 699 | a | |
YJZ2-6 | 440 | 280 | — | 4×φ45 | 240 | 35 | 545 | 380 | 497 | 730 | a | |
YJZ2-6 | 540 | 340 | 130 | 4×φ39 | 260 | 40 | 640 | 690 | 590 | 890 | a | |
YJZ2-6 | 130 | 4×φ45 | 280 | 960 | a | |||||||
YJZ2-8 | 260 | 150 | 4×φ26 | φ1.0 | 145 | 24 | 325 | 214 | 295 | 450 | a | |
YJZ2-8 | 310 | 170 | 4×φ33 | 160 | 28 | 380 | 280 | 363 | 530 | a | ||
YJZ2-8 | 350 | 220 | 4×φ35 | φ1.5 | 190 | 33 | 430 | 350 | 385 | 580 | a | |
YJZ2-8 | 380 | 254 | 4×φ35 | 210 | 35 | 480 | 364 | 447 | 710 | a | ||
YJZ2-8 | 440 | 280 | 130 | 4×φ52 | φ2.0 | 240 | 40 | 550 | 450 | 520 | 780 | b |
YJZ2-8 | 540 | 340 | 150 | 4×φ39 | φ1.5 | 260 | 40 | 640 | 690 | 590 | 910 | b |
YJZ2-8 | 600 | 370 | 150 | 4×φ45 | 280 | 40 | 710 | 770 | 640 | 1030 | b | |
YJZ2-8 | 600 | 370 | 150 | 4×φ45 | 280 | 40 | 710 | 770 | 640 | 1100 | b |

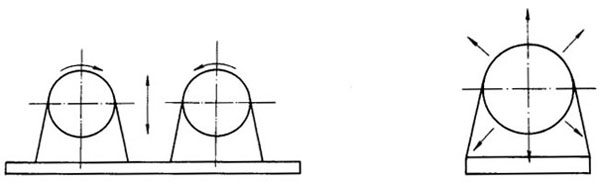

1.直线运动(见图3)
两台规格相同的激振电动机,固定在同一平面上(见图3),接通电源,使两台电动机的转向相反,会产生垂直于底面的激振力。
2.圆周运动(见表4)
电动机固定在负载底盘上,使电动机的重心和负载的重心在垂线上,接通电源,会产生径向的圆周方向运动。
